一、公司簡介

山西天潔科技有限公司前身北京天普太陽能集團山西辦事處，現為天普集團山西省工程服務中心。主要從事供暖、熱水系統的開發及推廣，主要產品有：太陽能熱水及供暖設備、空氣能熱水及供暖設備、燃氣鍋爐、電磁鍋爐熱水及供暖設備、電鍋爐熱水及采暖設備。

公司管理完善，法人治理結構合理，注重以人為本，誠信為本的經營理念，發展迅速，在山西地區發展了200余家代理商、經銷商、連鎖店，網絡遍及山西省各地、市、縣、鎮，銷售網絡密集，并于山西省各級政府及數十家建筑設計院保持良好的關系。

公司擁有24年的太陽能熱水系統設備工程的設計、安裝、施工經驗和的施工隊伍，在全省范圍內已累計設計、安裝了20余萬平方米的太陽能、空氣能熱水及采暖系統，覆蓋了酒店、賓館、洗浴中心、醫院、學校、幼兒園、房地產、煤礦、工廠、等多個行業及單位。

公司研制開發的無動力太陽能熱水系統，以技術、性能可靠、安全、功能完備、運行穩定、使用壽命長，易用、易維護等特點深受廣大用戶歡迎。它擁有本行業同行無可比擬的三大優勢：

1、依靠自來水的壓力生產熱水，運行費用幾乎為零；

2、采用步進式太陽能加熱方式，熱損降低80%，系統整體集熱效率提升5%；

3、充分利用太陽能余熱，大限度地降低了輔助能源的消耗。

公司在太原設有備品備件庫及成品庫，始終保有足量的備品備件，確保滿足備品備件供應：國內不超過3天，國外不超過7天；

公司以高度負責任的工作態度，嚴格的質量控制，完善的售后服務保證措施，無憂365的服務規范，受到了用戶的高度信賴和良好評價。公司真誠愿同我們的客戶共同致力于新能源的綜合利用，共同呵護人類美好的家園。

公司名稱：山西天潔科技有限公司

聯系人：劉義軍

地址：太原市太堡街59號

電話：0351-7067898 、7183168

手機13903430006

二、產品介紹

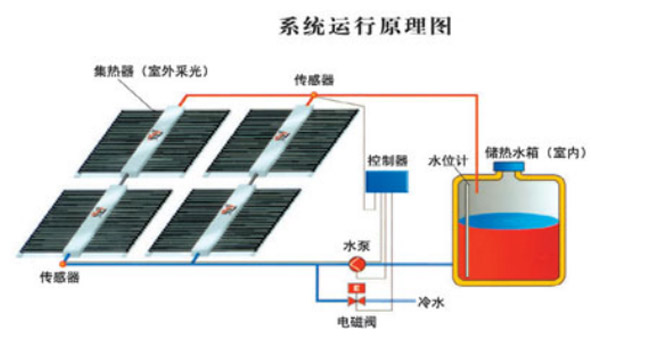

太陽能熱水設備工作原理：

利用太陽能集熱器采集太陽熱量，在陽光的照射下使太陽的光能充分轉化為熱能，通過控制系統自動控制循環泵或電磁閥等功能部件將系統采集到的熱量傳輸到大型保溫水箱中，成為比較穩定的定量能源設備，陰雨天或者陽光不足時，再匹配當量的輔助能源，把儲水保溫水箱中的水加熱。該系統既可提供生產和生活用熱水，又可作為其他太陽能利用形式的冷熱源  ，是目前太陽熱能應用發展中具經濟價值、技術成熟且已商業化的一項應用產品。

系統主要組成：太陽能集熱器、控制器、集熱管路、保溫水箱、輔熱設備

三、專有技術

我公司憑借雄厚的技術力量及多年的太陽能設計、施工經驗，研制開發出定溫出水與溫差循環相結合，步進式加熱方式、太陽能余熱充分利用技術的太陽能熱水系統工程；突出的特點是不但太陽能產熱過程熱效高、熱損小、幾乎不耗電，而且輔熱過程也節電，達到了大限度地利用太陽能，減少輔助能源消耗的目的。

3.1、太陽能熱水系統的加熱、產熱方式

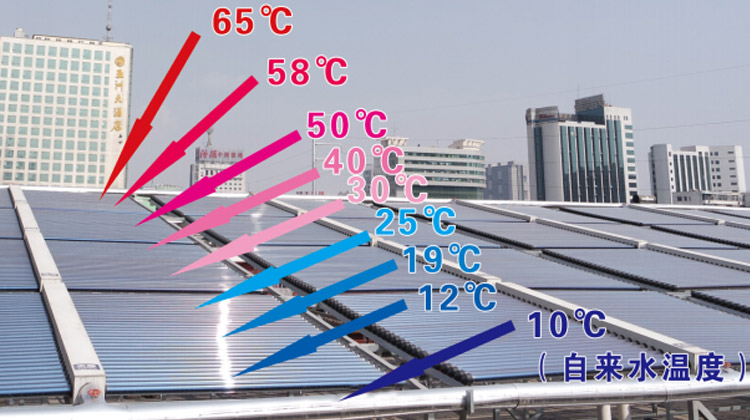

3.1.1、加熱方式：采用步進式加熱方式   如圖所示

● 步進式加熱方式特點：

①、有效的遏制了真空管內的結垢量，大大減緩了真空管的衰減速度,進而延長了真空管的使用壽命。

②、破管率大大降低，降低80%以上；

③、熱損降到低，僅是循環加熱的十分之一；

④、加熱效率得到有效提高，整體加熱效率提高6%以上；

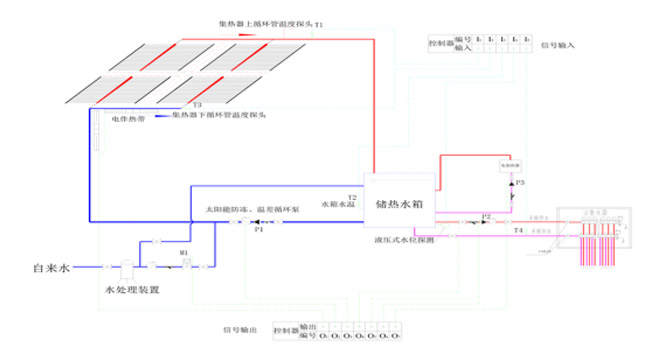

3.1.2、產熱方式：    定溫出水（無動力運行）如下圖所示

●  運行原理：  一句話概述：下部進自來水的同時，上部出熱水

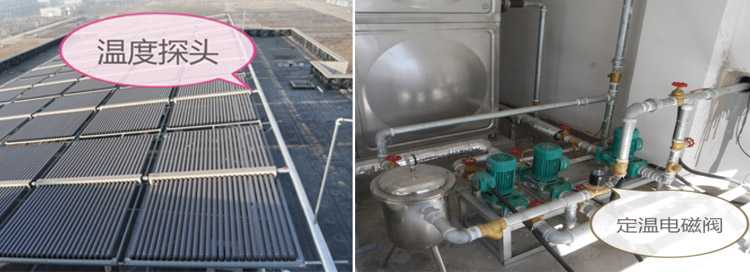

在集熱器頂部配有溫度探頭；當集熱器頂部水溫達到55℃時（用戶可根據需要自由設定），定溫電磁閥自動打開，自來水依靠自身壓力進入集熱器，集熱器內55℃的熱水進入儲熱水箱；當集熱器頂部水溫降到48℃時，定溫電磁閥自動關閉，集熱器進入加熱狀態。周而復始，直至水箱達到滿水位。

●  特點：   （溫差循環相比較）

1、上午10點以前，水箱內的水溫也是50℃以上。

2、集熱器下部到儲熱水箱的數十米的管道，不存在散熱現象。

3、不需要水泵循環，年日均節電6-10度，全年節電3000度左右。

3.2、余熱利用

描述：在陽光不足或者客戶用水量增大時，自來水進入集熱器，集熱器內的溫水進入水箱，充分利用了太陽能余熱，限度地減少了電的消耗。

注：每年利用太陽能余熱時間：①.冬季及其它季節的陽光不足時，約150天。

②.客戶某日用水量突然加大時；③.設計用水量小于實際用水量時。

以年日均生產熱水10噸的太陽能熱水系統為例：

熱水系統配置規格?58×1800×50支太陽能集熱器20組（內含真空管1000支），每支真空管容水量2.85公斤，本系統集熱器內部的總容水量（真空管+聯箱）3.0噸。集熱器內部的水溫年日均按40℃計算，即：本系統充分利用了3.0噸40℃的太陽能溫水。

效益分析：

利用電加熱管將3.0噸10℃的冷水加熱到40℃，需耗電146度。

利用空氣源熱泵將3.0噸10℃的冷水加熱到40℃，需耗電60度。

全年節能（與同行廠家的太陽能熱水系統相比較）：

①、定溫出水的太陽能加熱方式節電2000度。

②、太陽能余熱利用的補水方式節電21900度。

合計節電：23900度

3.3、水箱低溫加熱方式

（優先利用太陽能，然后電加熱采用步進式加熱方式）

3.3.1、當水箱水溫低于設置低溫度（45℃），太陽能水溫≥50℃時，優先利用太陽能加熱；太陽能加熱后仍未達到50℃時，自動啟動電加熱。

3.3.2、電輔助加熱的步進式加熱方式    如圖所示

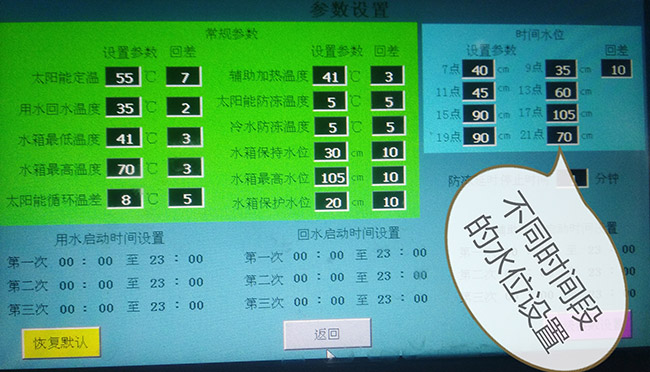

● 描述：控制器每天按8個時間段設定水箱水位（控制器內部的八個時間段及水箱水位可根據實際需要隨時自由設定），到了某個時間段（例如上午11點，水箱設定水位是45cm），與水箱的實際水位相比較，當水箱水位低于設定水位45cm時，太陽能定溫電磁閥自動打開將集熱器內的溫水頂入水箱；當水箱水溫低于41℃時（水溫優先原則，保證客戶隨時用熱水），電磁閥自動關閉，輔助加熱系統啟動，當水箱水溫達到44℃時（可自由設定），輔助加熱系統關閉，電磁閥自動打開，將集熱器內的水頂入水箱。周而復始，直至達到設定水位及水溫。在該時段內因其他原因（如自來水壓過低等）使水箱水位未能補充至設定水位，且實際時間已超過該時段時，控制器將刷新該時段的設定水位并按下一個小時段的設定水位控制電磁閥的開閉。

● 特點：1、保證熱水24小時隨時供應。

2、降低了用電負荷。

3、智能化控制保證充分利用太陽能,減少輔助能源—電的消耗。

例如:某一天上午11點前陰雨天或者陽光不足，11點后陽光充足；那么，11點前用電加熱，11點后用太陽能加熱。

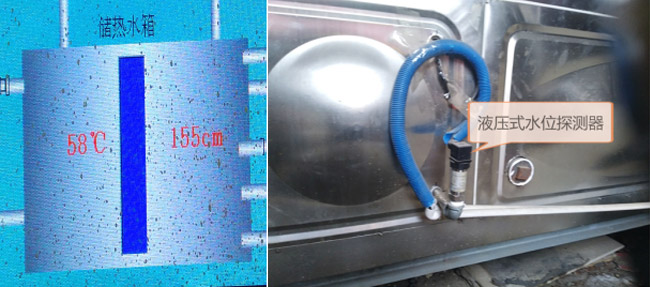

3.4、水位探測

:丹麥百得        測量范圍：0—500cm     誤差：±0.2cm

水位數據傳輸：±1cm 即：水箱水位增加或減少1cm，探測器會及時傳輸給控制器主芯片,控制器根據此信息，智能化自動啟動運行方式。

3.5、控制器的配置、顯示、技術參數設置及功能

3.5.1、核心配置：

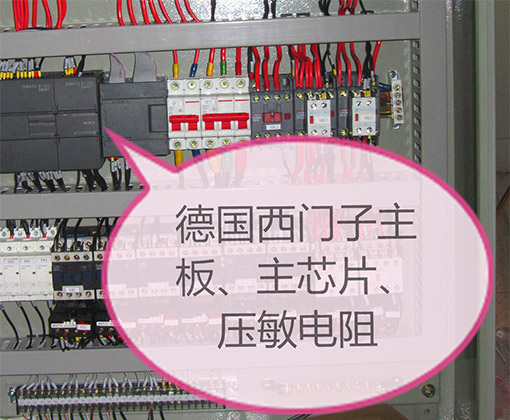

西門子主板、主芯片、壓敏電阻，保證系統技術、故障率低，運行穩定。

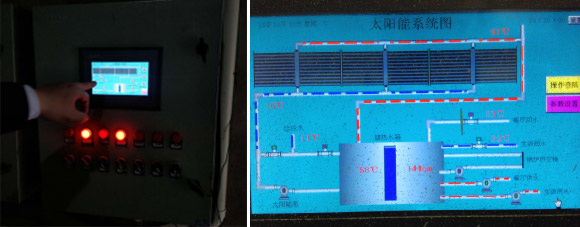

3.5.2、顯示： 觸摸式動態彩屏顯示，系統運行狀態清晰可見

3.5.3、技術參數設置

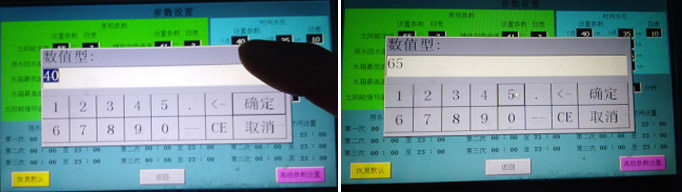

直接在顯示屏上進行，易懂易學、操作簡單：點擊彩屏上的參數設置，進入設置頁面，點擊方框內數字，輸入需要新設置數字，點擊確定鍵，完成設置。

3.5.4、功能      控制器可以實現23項基本功能

1）定溫出水功能； 2）溫差循環功能； 3）自動啟停、高溫保護功能；4）定時出水、溫控循環功能；5）定壓出水功能；6）水箱水溫恒定（恒溫出水）功能 7）水箱水位、低保護功能：8）水箱水位低保持功能；      9）水箱低溫輔助加熱，按需自動啟閉功能；10）水箱水位定時、定量設定，自動定時檢測、自動補水、自動加熱功能；11）循環泵循環防凍+電伴熱帶防凍功能；12）供水循環時控+溫控功能     13）應急補水功能；14）漏電保護、各部位故障自動檢測、自動顯示、自動報警，自動關閉功能；15）水泵、電磁閥自動啟動、關閉，自動切換功能；    16）應急模式功能；17）安全運行自護功能：水泵缺水運行/高溫/等自動保護功能；    18）運行信息顯示功能；19）參數設定功能；   20）擴展功能。控制程序可任意更改升級，實現用戶提出的其它功能；21）手動/自動切換功能；     22）一控二功能      23）遠程監控調試功能
